Por que os blocos terminais PCB são essenciais para conexões elétricas confiáveis?
Blocos terminais PCBsão componentes críticos em sistemas eletrônicos modernos, fornecendo conexões de fio a placa seguras e organizadas em automação industrial, distribuição de energia, dispositivos inteligentes, sistemas de energia renovável e eletrônicos de consumo. Este guia abrangente explora suas funções, estruturas, benefícios, métodos de seleção, problemas comuns, práticas de instalação e tendências futuras para ajudar engenheiros, fabricantes e compradores a tomar decisões informadas.
Índice
- 1. Compreendendo os blocos terminais PCB
- 2. Como funcionam os blocos terminais PCB
- 3. Principais tipos de blocos terminais PCB
- 4. Materiais e Construção
- 5. Principais vantagens
- 6. Aplicativos comuns
- 7. Como escolher o bloco terminal PCB correto
- 8. Erros comuns que os compradores cometem
- 9. Dicas de instalação e manutenção
- 10. Bloco terminal PCB versus outros conectores
- 11. Tendências e inovações da indústria
- 12. Perguntas frequentes
- 13. Conclusão
1. Compreendendo os blocos terminais PCB

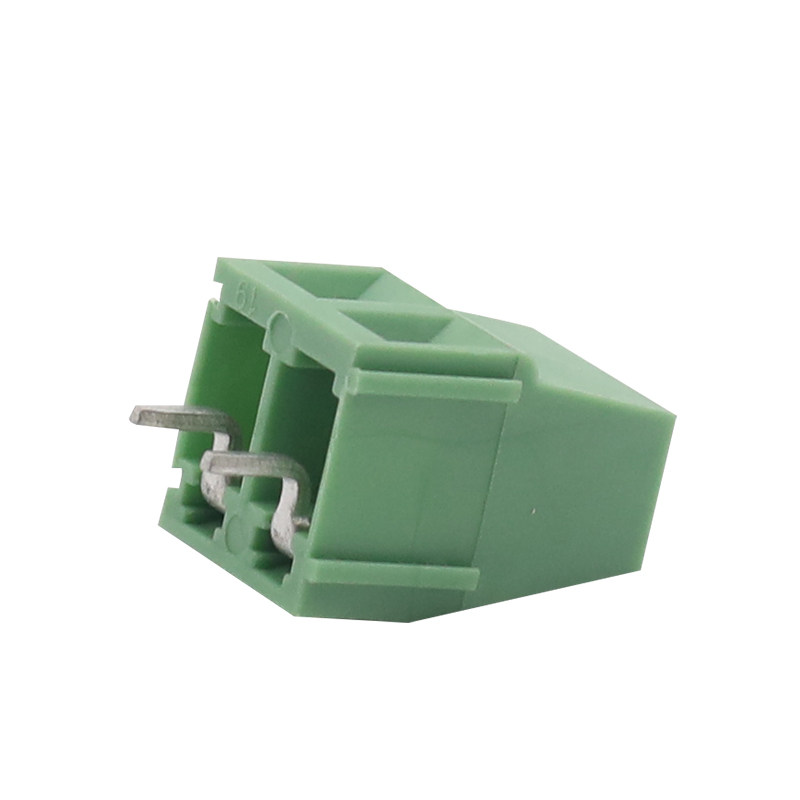

Um bloco terminal PCB é um conector elétrico projetado para fixar fios diretamente em uma placa de circuito impresso (PCB). Ele cria uma conexão elétrica estável entre a fiação externa e os circuitos eletrônicos, ao mesmo tempo que simplifica a montagem, a manutenção e a solução de problemas.
Ao contrário das conexões permanentes de fios soldados, os blocos terminais PCB permitem aos usuários conectar e desconectar fios rapidamente sem danificar a placa de circuito. Isto os torna extremamente valiosos em sistemas que exigem manutenção frequente ou substituição de componentes.
Esses conectores são comumente encontrados em:
- Sistemas de controle industrial
- Fontes de alimentação
- Sistemas de segurança
- Equipamento HVAC
- Dispositivos de telecomunicações
- Equipamentos de energia renovável
- Eletrônica automotiva
- Produtos domésticos inteligentes
Função principal:Os blocos terminais PCB fornecem conexões de fios seguras, organizadas e resistentes a vibrações, ao mesmo tempo que reduzem o tempo de instalação e a complexidade de manutenção.
2. Como funcionam os blocos terminais PCB
Os blocos terminais de PCB operam prendendo os fios em terminais condutores que são montados diretamente na PCB. A corrente elétrica flui do fio externo através do condutor metálico e para a placa de circuito impresso.
A maioria dos blocos terminais PCB usa um dos seguintes métodos de fixação de fio:
| Método de conexão | Descrição | Vantagens |
|---|---|---|
| Braçadeira de parafuso | Fio preso com parafusos | Conexão forte e confiável |
| Braçadeira de mola | A pressão da mola mantém o fio no lugar | Instalação rápida e resistência à vibração |
| Empurrar | Conexão de inserção direta | Montagem rápida |
| Tipo de barreira | Barreiras isoladas entre terminais | Segurança aprimorada |
Uma vez conectado, o bloco terminal garante condutividade elétrica contínua, ao mesmo tempo que protege contra afrouxamento acidental do fio.
3. Principais tipos de blocos terminais PCB
Diferentes aplicações requerem diferentes designs de blocos de terminais PCB. Compreender os tipos disponíveis ajuda os engenheiros a selecionar a solução certa.
Blocos terminais PCB passantes
Eles são montados através de furos na PCB e soldados no lado oposto. Eles oferecem excelente resistência mecânica e são comumente usados em ambientes de alta vibração.
Blocos terminais PCB para montagem em superfície
Os designs de montagem em superfície são fixados diretamente na superfície da PCB, suportando fabricação automatizada e layouts compactos.
Blocos terminais PCB conectáveis
As versões conectáveis permitem que os conectores sejam desconectados sem desconectar os fios individuais. São ideais para equipamentos modulares e manutenção rápida.
Blocos terminais PCB de ângulo reto
Projetos em ângulo reto economizam espaço vertical e ajudam a otimizar os layouts dos gabinetes.
Blocos terminais PCB de alta corrente
Projetados para cargas elétricas pesadas, esses blocos apresentam condutores maiores e maior resistência ao calor.
Automação Industrial
Transmissão de sinal confiável e desempenho durável sob vibração.
Equipamento elétrico
Lida com requisitos de tensão e corrente mais altos com segurança.
Eletrônicos de consumo
Projetos compactos suportam produtos menores e mais inteligentes.
4. Materiais e Construção
O desempenho de um bloco terminal PCB depende muito de seus materiais e projeto estrutural.
| Componente | Material Comum | Propósito |
|---|---|---|
| Habitação | PA66 Náilon | Resistência à chama e isolamento |
| Condutor | Liga de cobre | Condutividade elétrica |
| Chapeamento | Estanho ou Níquel | Resistência à corrosão |
| Parafusos | Aço | Fixação mecânica |
Materiais de alta qualidade melhoram a eficiência elétrica, estabilidade térmica e durabilidade a longo prazo.
5. Principais vantagens
Os blocos terminais PCB oferecem benefícios significativos para fabricantes, instaladores e equipes de manutenção.
- Fiação fácil:Simplifica a instalação e substituição de cabos.
- Tempo de inatividade reduzido:Manutenção e solução de problemas mais rápidas.
- Conexão segura:Forte retenção mecânica do fio.
- Design compacto:Uso eficiente do espaço PCB.
- Escalabilidade:Disponível em configurações de múltiplos pólos.
- Segurança:Evita curtos-circuitos acidentais.
- Eficiência de custos:Reduz os custos de mão de obra de montagem.
- Flexibilidade:Suporta diversos tamanhos e tensões de fios.
Muitos engenheiros preferem blocos terminais PCB porque eles simplificam a manutenção em campo e garantem desempenho elétrico confiável durante longos períodos de operação.
6. Aplicativos comuns
Os blocos terminais PCB são usados em quase todas as indústrias elétricas modernas.
Sistemas de Controle Industrial
As fábricas contam com blocos terminais para sensores, relés, PLCs e sistemas de automação onde a resistência à vibração e a acessibilidade à manutenção são críticas.
Energia Renovável
Inversores solares e sistemas de energia eólica usam blocos de terminais PCB para transferência eficiente de energia e conexões estáveis sob condições ambientais variáveis.
Equipamento Médico
A eletrônica médica exige conexões altamente confiáveis para dispositivos de monitoramento e sistemas de diagnóstico.
Transporte
Sistemas ferroviários, veículos elétricos e estações de carregamento utilizam blocos terminais robustos para aplicações de alta corrente.
Edifícios Inteligentes
Sistemas de controle de iluminação, dispositivos de segurança e equipamentos HVAC dependem de conexões organizadas de PCB.
7. Como escolher o bloco terminal PCB correto
A seleção do bloco terminal PCB correto requer uma consideração cuidadosa dos requisitos técnicos e ambientais.
| Fator de seleção | Por que é importante |
|---|---|
| Classificação atual | Evita superaquecimento |
| Classificação de tensão | Garante um desempenho de isolamento seguro |
| Tamanho do fio | Garante compatibilidade adequada |
| Tamanho do campo | Afeta o espaçamento do PCB |
| Tipo de montagem | Suporta requisitos de layout |
| Temperatura operacional | Garante durabilidade a longo prazo |
| Proteção Ambiental | Protege contra poeira e umidade |
Os compradores também devem verificar certificações como conformidade com UL, CE e RoHS ao selecionar produtos para mercados internacionais.
8. Erros comuns que os compradores cometem
A seleção incorreta do bloco de terminais pode levar a falhas dispendiosas, superaquecimento ou problemas de manutenção.
- Escolhendo classificações atuais insuficientes
- Ignorando as condições ambientais
- Usando tamanhos de fio incompatíveis
- Selecionando materiais de baixa qualidade
- Projeto inadequado de espaçamento de PCB
- Ignorando os requisitos de vibração
- Com vista para as certificações internacionais de segurança
A avaliação técnica cuidadosa ajuda a evitar problemas de confiabilidade e tempos de inatividade inesperados.
9. Dicas de instalação e manutenção
A instalação adequada é essencial para um desempenho estável e segurança elétrica.
Melhores práticas de instalação
- Use o torque correto da chave de fenda.
- Evite apertar demais os parafusos.
- Descasque o isolamento dos fios com precisão.
- Evite fios soltos.
- Siga as especificações de corrente e tensão.
- Inspecione a qualidade da solda para modelos com furo passante.
Recomendações de manutenção
- Inspecione as conexões periodicamente.
- Verifique se há sinais de superaquecimento.
- Procure corrosão ou descoloração.
- Reaperte os parafusos, se necessário.
- Limpe regularmente o acúmulo de poeira.
A inspeção de rotina prolonga significativamente a vida útil dos blocos terminais PCB e minimiza falhas elétricas.
10. Bloco terminal PCB versus outros conectores
| Recurso | Bloco Terminal PCB | Fio Soldado | Conector de crimpagem |
|---|---|---|---|
| Manutenção | Fácil | Difícil | Moderado |
| Velocidade de instalação | Rápido | Lento | Rápido |
| Reutilização | Excelente | Pobre | Bom |
| Confiabilidade | Alto | Alto | Alto |
Os blocos terminais PCB fornecem um excelente equilíbrio entre confiabilidade, facilidade de manutenção e eficiência de instalação.
11. Tendências e inovações da indústria
À medida que a eletrônica continua a evoluir, a tecnologia de bloco terminal PCB avança rapidamente.
- Projetos miniaturizados de alta densidade
- Tecnologia push-in sem ferramentas
- Resistência aprimorada à vibração
- Integração de monitoramento inteligente
- Capacidades atuais mais altas
- Materiais retardadores de chama melhorados
- Fabricação ecologicamente correta
Os fabricantes também estão desenvolvendo soluções para a Indústria 4.0, veículos elétricos e sistemas de energia renovável.
12. Perguntas frequentes
Qual é o objetivo principal de um bloco terminal PCB?
Seu principal objetivo é fornecer conexões de fios seguras e removíveis para placas de circuito impresso.
Os blocos terminais PCB são reutilizáveis?
Sim. A maioria dos blocos terminais PCB são projetados para inserção e remoção repetidas de fios.
Quais indústrias usam mais blocos terminais PCB?
As indústrias de automação industrial, sistemas de energia, energia renovável, telecomunicações, transporte e eletrônicos de consumo os utilizam extensivamente.
Como escolho a classificação atual correta?
Selecione um bloco terminal com uma classificação de corrente superior à carga máxima esperada do seu sistema para garantir uma operação segura.
O que causa o superaquecimento do bloco terminal?
As causas comuns incluem fiação solta, corrente excessiva, tamanho inadequado do fio e materiais condutores de baixa qualidade.
Os blocos terminais PCB podem lidar com vibrações?
Sim. Os designs de braçadeira de mola e braçadeira de parafuso de alta qualidade oferecem excelente resistência à vibração.
13. Conclusão
Os blocos terminais PCB desempenham um papel vital na garantia de conexões elétricas seguras, eficientes e de fácil manutenção em inúmeras indústrias. Sua flexibilidade, confiabilidade e facilidade de instalação os tornam indispensáveis em sistemas eletrônicos modernos.
Seja usado em máquinas industriais, equipamentos de energia renovável, sistemas de transporte ou eletrônicos de consumo, a seleção do bloco terminal PCB correto impacta diretamente o desempenho, a segurança e a confiabilidade a longo prazo.
À medida que a tecnologia continua a evoluir, as soluções avançadas de blocos terminais PCB se tornarão ainda mais compactas, inteligentes e eficientes para atender às crescentes demandas do mercado.
