O que torna os blocos terminais a chave para conexões elétricas mais seguras e eficientes?

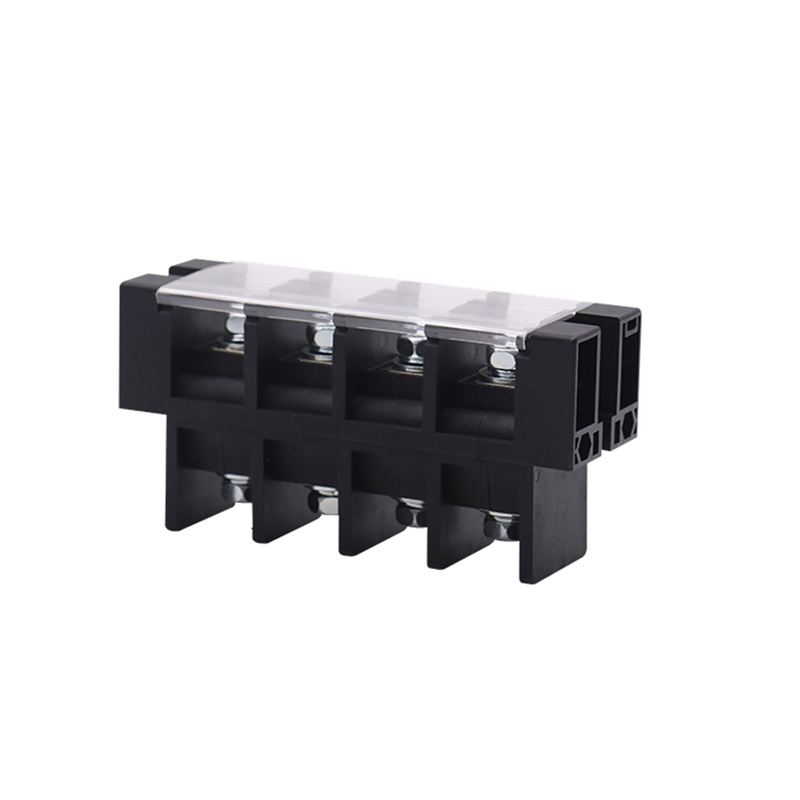

Blocos terminaisservem como unidades de conexão fundamentais usadas para proteger, organizar e distribuir a fiação elétrica em aplicações residenciais, comerciais e industriais. Seu objetivo principal é garantir que os circuitos elétricos permaneçam estáveis, seguros e fáceis de manter. À medida que os sistemas eléctricos se tornam mais complexos, a necessidade de componentes de ligação fiáveis ​​torna-se ainda mais crítica.

Os blocos terminais são projetados para simplificar a fiação, reduzir erros de instalação e manter a integridade do sistema. Quer sejam usados ​​em máquinas, distribuição de energia, controles de automação ou painéis industriais, eles fornecem um ponto de conexão seguro onde os fios podem ser inseridos e fixados. Sua estrutura inclui um corpo isolante, componentes metálicos condutores e mecanismos de fixação. Esses recursos protegem os circuitos elétricos contra afrouxamentos, vibrações, sobrecargas e influências ambientais.

Principais parâmetros do produto (formato de lista)

Uma compreensão profissional dos blocos terminais requer uma visão clara das suas especificações. Abaixo estão os parâmetros típicos usados ​​para avaliar a qualidade e o desempenho do produto:

• Tensão nominal:250V–1000V dependendo do modelo

• Corrente nominal:5A–500A

• Compatibilidade de tamanho de fio:AWG 26–AWG 2

• Material de isolamento:Poliamida 66 (PA66) / Policarbonato / Resina Fenólica

• Resistência à temperatura:-40°C a +125°C

• Tipo de montagem:Montagem em trilho DIN ou montagem em painel

• Material de contato:Liga de cobre com revestimento de estanho ou níquel

• Método de fixação:Tipo parafuso, braçadeira de mola, push-in, tipo barreira

• Resistência à chama:UL94 V-0

• Requisito de torque:0,4–2,5 Nm dependendo do tipo

• Conformidade com os padrões:UL, CSA, IEC, CE

A compreensão desses parâmetros ajuda a determinar o desempenho de um bloco de terminais sob diferentes cargas elétricas, desafios ambientais e condições de instalação. Materiais de isolamento de alta qualidade e estruturas de fixação duráveis ​​são essenciais para uma longa vida útil e maior segurança.

Por que os blocos terminais se destacam em aplicações de engenharia elétrica?

A importância dos blocos terminais vai além das simples conexões de fios. Eles se tornaram essenciais para aumentar a segurança, melhorar a conveniência e reduzir o tempo de inatividade na manutenção ou nas atualizações do sistema. Maspor queas indústrias dependem fortemente de blocos terminais?

Maior segurança na distribuição elétrica

Os blocos terminais evitam curtos-circuitos acidentais, deslizamento de fios e formação de arco. Seu invólucro isolado reduz o risco de choque elétrico e incêndio, tornando-os indispensáveis ​​em ambientes de alta tensão.

Organização aprimorada da fiação

Os painéis de controle se beneficiam de uma fiação organizada e estruturada, o que é fundamental para solução de problemas e escalabilidade. Os blocos terminais facilitam a fiação, rotulagem e agrupamento em vários níveis.

Tempo de manutenção reduzido

Por permitirem fácil desconexão e reconexão de fios, os técnicos podem realizar trabalhos de reparo ou atualizações de equipamentos com mais rapidez e eficiência.

Aplicações versáteis em todos os setores

Os blocos terminais são amplamente utilizados em:

• Automação industrial

• Painéis de distribuição de energia

• Sistemas de transporte ferroviário

• Sistemas de energia renovável

• Sistemas de controle HVAC

• Máquinas e robótica

• Sistemas de fiação de construção

A sua versatilidade decorre das diversas tecnologias de fixação disponíveis. Os blocos do tipo parafuso oferecem resistência mecânica robusta, enquanto os blocos de fixação por mola ou push-in fornecem soluções de fiação rápidas e sem ferramentas.

Por que a qualidade do material é importante

A liga de cobre de alta qualidade garante menor resistência de contato, evitando superaquecimento sob alta corrente. O isolamento PA66 retardador de chama protege circuitos expostos ao calor, produtos químicos ou vibração.

Por que os blocos terminais geram confiabilidade em sistemas conectados

Na engenharia elétrica, um único fio solto pode causar o desligamento do sistema ou falha elétrica grave. Os blocos terminais evitam esse risco através de fixação mecânica estável e superfícies de contato resistentes à corrosão.

Como funcionam os blocos terminais e como são usados ​​em aplicações práticas?

Os blocos terminais funcionam criando uma interface segura e condutora entre dois ou mais fios elétricos. Seu design permite que os fios sejam inseridos em um condutor metálico e fixados firmemente por pressão mecânica.

Como funcionam os blocos terminais

1. Preparação do fio:Retire o isolamento da extremidade do fio.

2. Inserção:Insira o fio na unidade de fixação.

3. Fixação:O parafuso ou mola prende o fio condutor.

4. Fluxo Atual:A corrente elétrica viaja através do condutor metálico dentro do bloco.

5. Distribuição:Circuitos adicionais são conectados através de acessórios de ponte ou terminais múltiplos.

Como eles melhoram a eficiência elétrica

Ao oferecer baixa resistência de contato e caminhos de condução estáveis, os blocos terminais reduzem a perda de energia e o aquecimento. Eles também permitem a distribuição uniforme de energia entre múltiplas saídas, o que é essencial em sistemas de controle.

Como os engenheiros selecionam o tipo correto de bloco de terminais

A seleção depende de:

• Capacidade de carga elétrica

• Ambiente de instalação

• Frequência de fiação

• Disponibilidade de espaço no painel

• Padrões de segurança

• Estilo de montagem

Por exemplo, os blocos de mola são recomendados para ambientes com fortes vibrações, como trens e máquinas industriais. Os blocos do tipo parafuso adaptam-se a ambientes estáveis ​​que exigem maior força de torque.

Como os blocos terminais contribuem para a expansão do sistema

Os painéis elétricos geralmente exigem modificações à medida que os sistemas aumentam. Os blocos terminais permitem a adição de novos circuitos sem necessidade de religar todo o painel, suportando a capacidade de expansão a longo prazo.

Como as tendências futuras estão moldando o desenvolvimento de blocos terminais

Os sistemas elétricos do futuro exigem um design compacto, maior desempenho e instalação mais fácil. As tendências incluem:

• Tecnologia de conexão push-in sem ferramentas

• Maior resistência à temperatura

• Maiores capacidades de transporte de corrente

• Bornes inteligentes com detecção de sinal

• Sistemas de blocos modulares de vários níveis

• Materiais de isolamento mais ecológicos

• Mecanismos aprimorados à prova de vibração

À medida que a automação, a energia renovável e os sistemas digitais se expandem globalmente, as tecnologias de blocos terminais continuam a evoluir para suportar uma cablagem mais rápida, segura e flexível.

Quais são as perguntas mais comuns sobre blocos terminais? (Seção de perguntas e respostas)

Q1: Que tipos de blocos terminais são mais comumente usados?

UM:Os principais tipos são blocos de terminais de parafuso, blocos de terminais com braçadeira de mola, blocos de terminais push-in, blocos de terminais de barreira e blocos de terminais de passagem. Os tipos de parafuso fornecem forte resistência mecânica, os grampos de mola oferecem fiação rápida e resistente à vibração, os tipos push-in suportam instalação sem ferramentas, os tipos de barreira isolam os fios para segurança e os tipos de passagem simplificam a conexão fio a fio. A escolha depende da carga elétrica, das condições de instalação e dos requisitos de manutenção.

Q2: Como o tamanho correto do fio deve ser selecionado para um bloco de terminais?

UM:A seleção do tamanho do fio deve corresponder à faixa nominal de bitola do fio e à capacidade de corrente do bloco terminal. O uso de fios subdimensionados corre o risco de superaquecimento e quedas de tensão, enquanto fios superdimensionados podem não se encaixar com segurança, levando a uma fixação inadequada e potencial falha do sistema. Verifique sempre a compatibilidade AWG, a espessura do isolamento e o material do condutor de acordo com as especificações do bloco.

Q3: O que causa a falha do bloco terminal e como ela pode ser evitada?

UM:As causas comuns incluem conexões soltas, corrosão, sobrecargas, impacto de vibração e uso do tipo de terminal incorreto para a aplicação. A prevenção envolve a aplicação adequada do torque, a seleção de materiais resistentes à corrosão, a garantia de classificações de corrente corretas, o uso de blocos resistentes à vibração quando necessário e a realização de verificações regulares de manutenção. Materiais de alta qualidade e instalação precisa prolongam significativamente a vida útil do produto.

Como os blocos terminais continuarão a moldar os sistemas elétricos futuros?

Os blocos terminais continuarão sendo essenciais na engenharia elétrica global e na automação industrial devido à sua capacidade de garantir uma fiação segura, estruturada e eficiente. À medida que as redes elétricas se expandem e a confiabilidade do sistema se torna cada vez mais importante, a demanda por blocos terminais de alto desempenho continua a aumentar. Inovações em tecnologia de conexão rápida, design compacto e materiais avançados moldarão a próxima geração de componentes elétricos.

Bornes de alta qualidade, como os fornecidos pelaeu digo, oferecem suporte à segurança, durabilidade e desempenho em todas as aplicações de fiação. Para soluções profissionais de engenharia e sistemas de conexão confiáveis,Contate-nospara obter mais detalhes do produto e suporte técnico.
